Punjač baterija za električne alate: inženjerska pouzdanost za zahtjevne primjene

Evolucija bežičnih električnih alata bila je ništa manje nego revolucionarna, a u središtu ove transformacije leži punjač akumulatora za električni alat . Nije više jednostavna naknadna misao, punjač je sofisticirani sustav energetske elektronike koji izravno utječe na produktivnost na gradilištu, vrijeme rada alata, dugovječnost baterije i ukupni povrat ulaganja. Profesionalni korisnici i proizvođači alata podjednako prepoznaju da je punjač kritičan koliko i sam alat. Visoke performanse punjač akumulatora za električni alat mora isporučiti brzo obnavljanje energije bez ugrožavanja sigurnosti, izdržati teške uvjete okoline i inteligentno komunicirati s naprednim sustavima upravljanja baterijom.

Wuxi Dpower Electronic Co., Ltd., osnovan 2014. u blizini slikovitog jezera Taihu, donosi duboku stručnost u ovo zahtjevno područje. Strateški smješteni samo 1 km od izlaza s autoceste Wuxi North—približno 100 km od Šangaja i 30 km od Suzhoua—iskorištavamo praktičan prijevoz i bogate industrijske resurse. Kao stručnjak sa sjedištem u Kini za vrhunske punjače litijskih baterija i napajanja, naša rješenja služe cijelom spektru aplikacija, uključujući električne alate, e-bicikle, dronove, skutere i AGV. Ovaj vodič istražuje bitne tehnologije, parametre izvedbe i kriterije odabira za moderne punjač baterija za električne alate sustava, pružajući korisne uvide za inženjere, stručnjake za nabavu i informirane korisnike.

Temeljna arhitektura punjača za električne alate

Razumijevanje unutarnje arhitekture električnog alata punjač baterija otkriva zašto kvaliteta toliko varira između proizvoda. Punjači profesionalne razine uključuju višestruke funkcionalne stupnjeve koji rade zajedno kako bi pružili sigurno, brzo i pouzdano punjenje.

Topologija pretvorbe snage

Stupanj napajanja pretvara izmjeničnu struju iz mreže u precizno kontrolirani istosmjerni izlaz prikladan za litij-ionske baterije. Modernoi dizajni postižu učinkovitost veću od 90%, smanjujući rasipanje energije i unutarnje stvaranje topline.

• Aktivna korekcija faktora snage (PFC): Profesionalni punjači uključuju aktivne PFC krugove koji oblikuju valni oblik ulazne struje kako bi odgovarao valnom obliku napona, postižući faktore snage iznad 0,96. Ovo smanjuje harmonijsko onečišćenje na generatorima na gradilištu i omogućuje veću izlaznu snagu iz standardnih zidnih utičnica.
• Prebacivanje visoke frekvencije: Napredne topologije poput fazno pomaknutog punog mosta ili LLC rezonantnih pretvarača rade na frekvencijama iznad 100 kHz, omogućujući manje magnetske komponente i kompaktnije dizajne punjača.
• Sinkrono ispravljanje: Zamjena tradicionalnih dioda MOSFET-ovima niskog otpora u izlaznom stupnju smanjuje gubitke vodljivosti, što je osobito važno za punjače visoke struje iznad 8 A.
• Široki raspon ulaznog napona: Profesionalni punjači podržavaju 90-264 VAC, 50/60 Hz ulaz, osiguravajući kompatibilnost diljem svijeta bez obzira na lokalne uvjete mreže.

Donja tablica sažima tipične parametre stupnja napajanja za različite klase punjača za električne alate.

Algoritam naplate: Zaklada CC/CV

Svaka kvaliteta powetoolls punjač baterija za litij-ionske baterije implementira algoritam konstantne struje / konstantnog napona (CC/CV). Ovaj dvofazni proces temeljan je za sigurnost i dugovječnost baterije.

• Faza konstantne struje (CC): Punjač daje stalnu, unaprijed postavljenu struju dok napon baterije raste. Ovo je faza skupnog punjenja, gdje paket apsorbira većinu svoje energije. Za paket od 5 ćelija (18 V nominalno), napon raste s približno 15 V na 21 V tijekom ove faze.
• Faza konstantnog napona (CV): Nakon što paket dosegne svoj apsorpcijski napon (obično 4,2 V po ćeliji, npr. 21 V za 5 ćelija), punjač održava konstantan napon dok struja prirodno opada. To sprječava prekomjerno punjenje i omogućuje stanicama da postignu punu zasićenost.
• Kriteriji za raskid: Punjenje završava kada struja padne ispod praga (obično 5-10% nazivne struje), osiguravajući da je paket potpuno napunjen bez opterećenja ćelija.
• Praćenje temperature: Profesionalni punjači nadziru temperaturu baterije putem NTC termistora u paketu baterija, prilagođavaju ili prekidaju punjenje ako temperature prijeđu sigurne granice (obično 0°C do 45°C za punjenje).

Tehnologije brzog punjenja i ustupci

Potražnja za brzim punjenjem u profesionalnim okruženjima nastavlja poticati inovacije u električnim alatima punjač baterija dizajn. Međutim, brzina mora biti u ravnoteži s trajanjem baterije i upravljanjem toplinom.

Višestupanjsko brzo punjenje

Napredni punjači koriste sofisticirane algoritme za ubrzavanje punjenja uz zaštitu zdravlja stanica.

• Kondicioniranje prije punjenja: Za duboko ispražnjene baterije (ispod 2,5 V po ćeliji), prethodno punjenje slabom strujom sigurno vraća ćelije prije primjene pune struje.
• Pojačano punjenje: Neki punjači primjenjuju povećanu struju za početni dio CC faze, a zatim smanjuju struju kako se paket približava punoj napunjenosti kako bi smanjili stres.
• Pulsno punjenje: Istraživanja sugeriraju da pulsno punjenje s kratkim razdobljima opuštanja može smanjiti unutarnju impedanciju i poboljšati prihvaćanje punjenja, iako je primjena u komercijalnim alatima i dalje ograničena.

Termalno upravljanje u brzom punjenju

Visoke stope punjenja stvaraju značajnu toplinu, što upravljanje toplinom čini kritičnim za sigurnost punjača i baterije. Profesionalni punjač baterija za električne alate dizajni koriste nekoliko strategija.

• Aktivno hlađenje (ventilator): Većina brzih punjača uključuje ventilatore s kontrolom temperature koji tjeraju zrak kroz punjač, a često i kroz samu bateriju tijekom punjenja. To smanjuje unutarnje temperature i omogućuje veće postojane stope punjenja.
• Pasivno hlađenje (bez ventilatora): Neki vrhunski punjači za manje zahtjevne primjene koriste prirodnu konvekciju s optimiziranim dizajnom hladnjaka, nudeći tihi rad i veću pouzdanost kroz eliminaciju pokretnih dijelova.
• Termičko smanjenje: Pametni punjači prate unutarnju temperaturu i automatski smanjuju struju punjenja ako se približe toplinskim granicama, sprječavajući pregrijavanje bez naglog isključivanja.

Tablica u nastavku uspoređuje strategije hlađenja za punjače električnih alata.

Inteligencija i komunikacija

Modern punjač baterija za električne alate sustavi uključuju digitalnu inteligenciju koja ih pretvara iz jednostavnih izvora napajanja u aktivne partnere u upravljanju baterijama.

BMS komunikacijski protokoli

Komunikacija između punjača i baterije omogućuje optimizirano punjenje i povećanu sigurnost. Različiti protokoli služe različitim segmentima tržišta.

• Jednožična komunikacija: Mnoge platforme električnih alata koriste jednostavno jednožično sučelje gdje baterija prenosi osnovne podatke poput zahtjeva za temperaturu i punjenje. Ovaj pristup niske cijene prikladan je za mnoge primjene.
• UART (Univerzalni asinkroni prijemnik/odašiljač): Pruža sveobuhvatniju razmjenu podataka, uključujući napone ćelija, stanje napunjenosti i uvjete kvara, omogućujući sofisticirane strategije punjenja.
• CAN sabirnica (mreža kontrolera): Sve više prihvaćen u industrijskim i vrhunskim profesionalnim alatima, CAN pruža robusnu komunikaciju otpornu na smetnje koja je neophodna za zahtjevna okruženja.

Dijagnostika i povratne informacije korisnika

Profesionalni korisnici imaju koristi od punjača koji pružaju jasne informacije o statusu i dijagnostičke mogućnosti.

• Višebojni LED indikatori: Standardna indikacija statusa (crvena=punjenje, zelena=potpuno) poboljšana je treptajućim uzorcima koji označavaju greške (previsoka temperatura, neravnoteža ćelija, neispravna baterija).
• Segmentirani prikaz naplate: Neki napredni punjači koriste višestruke LED diode ili male segmentne zaslone za prikaz približnog postotka napunjenosti tijekom punjenja.
• Bluetooth povezivanje: Tehnologija u nastajanju omogućuje punjačima povezivanje s mobilnim aplikacijama, pružajući detaljne podatke o stanju baterije, povijest punjenja i upozorenja za potrebe održavanja.
• Zvučna upozorenja: Potvrda zujalice ili zvučnog signala o završetku punjenja ili uvjetima kvara pomaže korisnicima u bučnim okruženjima.

Mehanički dizajn i otpornost na okoliš

A punjač baterija za električne alate namijenjen za profesionalnu upotrebu mora izdržati teške uvjete na gradilištu, uključujući prašinu, vlagu, udarce i ekstremne temperature.

Kućište i zaštita od prodora

Fizička konstrukcija punjača izravno utječe na njegovu trajnost i sigurnost.

• Kućište otporno na udarce: Profesionalni punjači koriste otporna ABS ili polikarbonatna kućišta koja mogu izdržati padove s radnih stolova ili kutija s alatom.
• Ocjena zaštite od prodora (IP): Punjači na gradilištima obično ciljaju IP54 (zaštićeni od prašine i otporni na prskanje) ili više. To zahtijeva zabrtvljene šavove, zabrtvila sučelja i zaštićene ventilacijske otvore.
• Rasterećenje naprezanja: Kabelski ulazi za teške uvjete rada s oblikovanim rasterećenjem naprezanja sprječavaju unutarnje oštećenje žice uslijed opetovanog savijanja i povlačenja.
• Neklizajuće noge: Gumene nožice sprječavaju klizanje punjača po glatkim površinama tijekom umetanja i uklanjanja baterije.

Sučelje baterije i priključci

Mehaničko sučelje između punjača i baterije mora izdržati tisuće ciklusa umetanja uz održavanje pouzdanog električnog kontakta.

• Vodilice i ključevi: Precizno oblikovane vodilice osiguravaju pravilno poravnanje baterije tijekom umetanja. Mehaničko ključanje sprječava umetanje pogrešnih vrsta baterija.
• Materijali za kontakt: Visokokvalitetni kontakti koriste pozlaćene ili slične materijale otporne na koroziju za održavanje niske otpornosti tijekom životnog vijeka punjača.
• Kontaktni pritisak: Opružni kontakti s optimiziranim pritiskom osiguravaju konzistentnu vezu unatoč vibracijama ili malom neusklađenosti.
• Navlake za prašinu: Neki punjači imaju poklopce za zaštitu od prašine koji štite kontakte kada nema baterije.

Sigurnosni standardi i certifikati

Sigurnost je najvažnija u punjač baterija za električne alate dizajn, a usklađenost s priznatim standardima ključna je za pristup tržištu i zaštitu korisnika.

Ključni sigurnosni certifikati

• UL 60335-2-29 / IEC 60335-2-29: Primarni standard za punjače baterija, koji pokriva električnu sigurnost, nenormalan rad i zahtjeve komponenti za kućanstvo i slične primjene.
• UL 2595: Opći standard za alate na baterije, koji pokriva cijeli sustav, uključujući sigurnosne zahtjeve punjača.
• CSA C22.2 br. 107.2: Kanadski standard za punjače baterija.
• EN 60335-2-29: Europski usklađeni standard za sigurnost punjača, potreban za oznaku CE.
• FCC dio 15 / EN 55014: Standardi elektromagnetske kompatibilnosti osiguravaju da punjači ne ometaju drugu elektroničku opremu.

Osnovne sigurnosne značajke

Osim certifikacije, punjač visoke kvalitete izdvajaju posebne sigurnosne značajke.

• Zaštita od obrnutog polariteta: Sprječava oštećenje ako su kontakti baterije nepravilno poravnati.
• Zaštita od kratkog spoja: Trenutačno isključivanje izlaza ako se otkrije kratki spoj.
• Zaštita od previsoke temperature: Unutarnji senzori isključuju punjač ili smanjuju snagu ako temperature prijeđu sigurne granice.
• Zaštita od prenapona: Sprječava da izlazni napon prijeđe sigurne razine čak i u uvjetima kvara.
• Balansiranje stanica: Neki punjači uključuju pasivne ili aktivne balansne krugove koji izjednačavaju napone ćelija tijekom punjenja, povećavajući kapacitet pakiranja i vijek trajanja.

Naponske platforme i kompatibilnost

Baterije za električne alate dostupne su u više naponskih platformi, a svaka zahtijeva kompatibilnu punjač baterija za električne alate s odgovarajućim izlaznim karakteristikama.

Zajedničke naponske platforme

• 12V (nominalno): Koristi se za kompaktne odvijače, kamere za inspekciju i lake alate. Napon punjenja: 12,6V (3S).

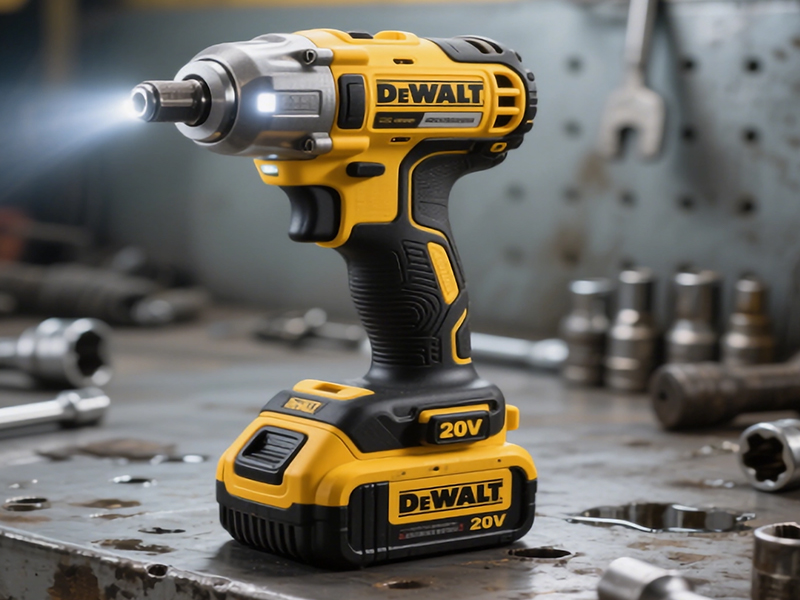

• 18V/20V maks. (nominalno): Najčešća profesionalna platforma u svijetu. 18V nominalno (5S) puni na 21V; 20V Max (također 5S) je marketinška oznaka s identičnim zahtjevima za punjenje.
• 24V (nominalno): Koristi se za alate veće snage i neku vanjsku opremu. Napon punjenja: 29,4V (7S) ili 25,2V (6S).
• 36V (nominalno): Sve češće za vanjsku električnu opremu (motorne pile, trimeri) i teške alate. Napon punjenja: 42V (10S).
• 40V/60V/80V maks.: Nove platforme za aplikacije ultra-visoke snage, koje zahtijevaju punjače odgovarajućeg napona.

Donja tablica sažima uobičajene konfiguracije baterija za električne alate i zahtjeve punjača.

Odabir pravog punjača za električni alat

Bilo da specificirate punjače za novu platformu alata ili zamjenjujete postojeće jedinice, nekoliko čimbenika vodi optimalan odabir.

Ključni kriteriji odabira

• Električna kompatibilnost: Osigurajte da izlazni napon točno odgovara naponu punjenja baterije i da nazivna struja ne premašuje maksimalnu brzinu punjenja baterije koju su odredili proizvođač ćelija i dizajn BMS-a.
• Zahtjevi za brzinu punjenja: Uravnotežite potrebu za brzim preokretom i razmatranja trajanja baterije. Brže punjenje stvara više topline i može skratiti vijek trajanja.
• Uvjeti okoliša: Korištenje na gradilištu zahtijeva robusna kućišta (IP54 ili bolje) i širok raspon radnih temperatura. Unutarnja stolna uporaba može prihvatiti standardne dizajne.
• Komunikacijski protokol: Uskladite komunikacijsku sposobnost punjača s BMS-om baterije. Nekomunikirajući punjač možda neće postići optimalne performanse s pametnom baterijom.
• Fizičko sučelje: Priključak za bateriju punjača mora točno odgovarati mehaničkom dizajnu baterije, uključujući vodilice, zasun i položaj kontakta.
• Multi-Bay naspram Single-Bay: Operateri voznih parkova mogu imati koristi od višestrukih punjača koji mogu puniti nekoliko baterija istovremeno, iako oni zahtijevaju veću ulaznu snagu.

Kompatibilnost s više kemija

Kako se tehnologija baterija razvija, neki punjači sada podržavaju višestruke litijeve kemije s različitim profilima napona.

• NMC (Nikal Mangan Kobalt): Najčešća kemija u električnim alatima, punjenje na 4,2 V po ćeliji.
• LFP (litij željezo fosfat): Sve se više koristi zbog svoje sigurnosti i dugog vijeka trajanja, punjenje do 3,65 V po ćeliji. Zahtijeva punjače s nižim naponom apsorpcije.
• LTO (litijev titanat): Mogućnost ultrabrzog punjenja, ali drugačiji prozor napona (maks. 2,8 V po ćeliji). Samo specijalizirane aplikacije.

FAQ: Punjač baterija za električne alate

Mogu li ostaviti bateriju svog električnog alata na punjaču cijelo vrijeme?

Moderna kvaliteta punjač baterija za električne alate dizajni uključuju automatsko isključivanje ili način održavanja koji sprječava prekomjerno punjenje. Nakon što baterija dosegne punu napunjenost, punjač prestaje isporučivati ​​struju ili se prebacuje na kapajući način rada koji kompenzira samo samopražnjenje. Međutim, kao najbolja praksa za produljenje životnog vijeka baterije, preporučljivo je izvaditi bateriju nakon završetka punjenja. Kontinuirano izlaganje punom naponu punjenja, čak i s inteligentnim punjačima, može ubrzati degradaciju ćelija tijekom duljeg razdoblja. Za noćno punjenje općenito je siguran kvalitetan punjač s odgovarajućim završetkom, ali za dugotrajno skladištenje (tjednima ili mjesecima), baterije bi trebale biti pohranjene s približno 50-60% napunjenosti u hladnom okruženju, ne na punjaču.

Zašto moj punjač baterije za električni alat treperi crveno?

Trepćući crveni indikator na električnom alatu punjač baterija obično signalizira stanje greške koje onemogućuje normalno punjenje. Uobičajeni uzroci uključuju temperaturu baterije izvan sigurnog raspona punjenja (prevruće ili prehladno), neravnotežu napona ćelije koju je otkrio BMS, neispravnu ćeliju baterije ili loš kontakt između punjača i terminala baterije. Neki punjači koriste posebne uzorke treptanja za označavanje različitih grešaka—konzultirajte dokumentaciju proizvođača alata za točna značenja. U mnogim slučajevima problem se rješava ako se baterija ohladi na sobnu temperaturu. Ako problem i dalje postoji s više baterija, možda je potreban servis samog punjača.

Mogu li koristiti punjač većeg ampera za bateriju svog električnog alata?

Korištenje električnog alata veće amperaže punjač baterija od originala moguće je samo ako je BMS baterije ocijenjen da prihvati tu veću struju. Specifikacije baterije pokazat će maksimalnu struju punjenja. Ako punjač premaši ovu vrijednost, BMS bi trebao – u ispravno projektiranom sustavu – ograničiti struju ili se isključiti kako bi zaštitio ćelije. Međutim, dosljedno korištenje punjača veće struje stvara više unutarnje topline tijekom punjenja, što može ubrzati starenje baterije. Za povremenu upotrebu kada je brže punjenje bitno, ono može biti prihvatljivo, ali za redovitu upotrebu preporučuje se usklađivanje strujne snage punjača s dizajnom baterije za optimalan vijek trajanja.

Kako ću znati da je baterija mog električnog alata potpuno napunjena?

Većina punjači baterija za električne alate pružiti vizualnu indikaciju statusa napunjenosti. Najčešći sustav koristi crvenu LED lampicu tijekom punjenja, koja mijenja boju u zelenu (ili se gasi) kada je punjenje završeno. Neki napredni punjači koriste više LED dioda za označavanje približne razine napunjenosti (npr. 25%, 50%, 75%, 100%) ili imaju digitalne zaslone koji prikazuju napon ili postotak. Osim toga, mnoge moderne baterije uključuju vlastite indikatore statusa napunjenosti—gumb na bateriji aktivira niz LED dioda koje pokazuju preostalu napunjenost. Kada i punjač i baterija pokažu punu napunjenost, proces je završen i baterija se može ukloniti.

Koje certifikate trebam tražiti u sigurnom punjaču za električni alat?

Za Sjevernu Ameriku potražite posebno UL certifikat UL 60335-2-29 za punjače baterija. Oznaka UL označava da je proizvod testiran na električnu i požarnu sigurnost. Za Europu je potrebna oznaka CE, ali provjerite je li podržana testiranjem EN 60335-2-29 . Dodatni certifikati poput FCC (za elektromagnetske smetnje) i RoHS (za ograničenje opasnih tvari) ukazuju na višu kvalitetu i odgovornost prema okolišu. Za profesionalnu upotrebu na gradilištu, IP ocjena (npr. IP54) označava otpornost na prašinu i vodu. Uvijek provjerite jesu li certifikati aktualni i izdani od strane priznatih ispitnih laboratorija.

Mogu li istim punjačem puniti baterije različitih napona?

Ne, ne možete koristiti samo jedan električni alat punjač baterija za baterije različitih napona osim ako je punjač posebno dizajniran za kompatibilnost s više napona. Punjač dizajniran za bateriju od 18 V daje maksimalno 21 V, što ne može u potpunosti napuniti bateriju od 36 V koja zahtijeva 42 V. Nasuprot tome, korištenje punjača od 36 V na bateriji od 18 V dalo bi prekomjerni napon, što bi vjerojatno pokrenulo BMS zaštitu ili uzrokovalo trajnu štetu i opasnost od požara. Neki proizvođači nude "višenaponske" punjače koji automatski otkrivaju napon priključene baterije i prilagođavaju izlaz u skladu s tim—oni su jasno označeni i dizajnirani za posebne obitelji platformi baterija.
